Tu as une installation électrique triphasée et tu veux profiter du tarif heures creuses pour réduire ta facture ? Le contacteur jour nuit en triphasé est le dispositif qu’il te faut. Petit module discret dans ton tableau électrique, il fait un boulot précis : activer automatiquement tes appareils énergivores la nuit, quand l’électricité est moins chère.
Dans cet article, tu vas découvrir :
- ce qui distingue un contacteur triphasé de son équivalent monophasé
- comment fonctionne le signal heures creuses et la bobine de commande
- comment choisir le bon calibre et la bonne marque
- le schéma de branchement étape par étape (bornes 1-3-5, A1-A2, fil pilote)
- comment tester ton installation et les erreurs à éviter
À quoi sert un contacteur jour nuit en triphasé ?
Le contacteur jour nuit est un interrupteur automatique. Il se place dans ton tableau électrique et commande l’alimentation d’un appareil selon les plages horaires définies par ton fournisseur d’électricité. Quand les heures creuses commencent, il ferme le circuit et alimente l’appareil. Quand elles se terminent, il coupe.
Ce système fonctionne uniquement si tu as souscrit un contrat heures creuses / heures pleines auprès de ton fournisseur. Sans ce contrat, aucun signal n’est envoyé et le contacteur reste inactif en mode automatique.
Différence entre un modèle monophasé et un modèle triphasé
Un contacteur monophasé gère une seule phase. Un contacteur triphasé en gère trois simultanément (L1, L2, L3). La conséquence directe, c’est une puissance disponible bien supérieure : jusqu’à 25 A par phase en triphasé, soit une puissance totale pouvant dépasser 16 kW, contre 7 kW environ pour un modèle monophasé.
Le modèle triphasé possède aussi des bornes supplémentaires et une capacité de coupure plus élevée. Il est conçu pour les installations à forte puissance : logements anciens câblés en triphasé, usage agricole ou industriel léger.
Quels appareils peut-on piloter avec un contacteur triphasé ?
Le cas d’usage le plus fréquent en domestique reste le chauffe-eau électrique à ballon alimenté en triphasé. Mais d’autres applications sont tout à fait possibles :
- Systèmes de chauffage électrique triphasé : planchers chauffants, convecteurs haute puissance
- Pompes à chaleur nécessitant une alimentation triphasée
- Bornes de recharge pour véhicule électrique en triphasé (usage émergent)
- Certains appareils agricoles ou industriels légers
À noter : le contacteur jour nuit n’est d’aucune utilité pour un chauffe-eau à gaz ou un chauffe-eau instantané sans ballon. Il n’y a pas de stock d’énergie à gérer, donc pas d’intérêt à programmer une plage de fonctionnement.
Comment fonctionne un contacteur jour nuit triphasé ?
Le principe est électromagnétique. Trois composants travaillent ensemble pour automatiser la commutation.
Le rôle du signal heures creuses envoyé par le compteur
Ton compteur Linky (ou un ancien compteur double tarif) envoie un signal électrique à l’entrée des heures creuses. Ce signal alimente la bobine de commande du contacteur. Tant que la tension est présente sur la bobine, le contacteur reste fermé et l’appareil fonctionne. Quand le signal disparaît, un ressort ouvre mécaniquement les contacts et coupe l’alimentation.
C’est ce mécanisme qui rend le système totalement automatique : tu n’as rien à faire, le compteur pilote tout.
Bobine de commande, contacts de puissance et sélecteur : les trois composants clés
- La bobine de commande (bornes A1 et A2) : c’est le cerveau du contacteur. Elle reçoit le signal heures creuses et déclenche l’action mécanique. Elle fonctionne généralement en 230 V et se raccorde entre une phase et le neutre (ou le fil pilote selon l’installation).
- Les contacts de puissance (bornes 1-3-5 en entrée, 2-4-6 en sortie) : ce sont les interrupteurs qui ouvrent ou ferment le circuit vers l’appareil alimenté. Ils commutent les trois phases simultanément.
- Le sélecteur : positionné directement sur le boîtier du contacteur, il permet de choisir le mode de fonctionnement manuellement.
Les trois positions du sélecteur : OFF, AUTO et marche forcée
| Position | Ce qu’elle fait |
|---|---|
| 0 / OFF | Contacteur ouvert en permanence. L’appareil ne fonctionne pas, même en heures creuses. Utile lors d’une longue absence. |
| AUTO | Mode normal. Le contacteur se ferme et s’ouvre selon le signal heures creuses du compteur. |
| 1 / ON | Marche forcée. L’appareil tourne en continu, même en heures pleines. Sur la plupart des modèles, le contacteur revient automatiquement en AUTO au prochain signal heures creuses. |
Quel contacteur choisir pour une installation triphasée ?
Le choix du bon modèle est une étape à ne pas bâcler. Un contacteur sous-dimensionné peut surchauffer et déclencher en pleine nuit. Un modèle mal adapté à ton installation peut rester inopérant en mode AUTO.
Calibre 20 A ou 25 A : comment décider selon la puissance de l’appareil
Le calibre indique le courant maximal admissible par phase.
- 20 A : adapté pour la majorité des chauffe-eau domestiques (6 à 9 kW). Puissance totale gérée : environ 13 kW.
- 25 A : à prévoir pour les installations plus importantes, les pompes à chaleur triphasées ou les systèmes de chauffage haute puissance. Puissance totale : environ 16 kW.
En cas de doute, consulte la plaque signalétique de ton appareil. Si la puissance dépasse 9 kW en triphasé, pars sur du 25 A.
Contacts NO, tension de bobine, modèle silencieux : les critères à ne pas négliger
- Type de contacts NO (normalement ouverts) : c’est la configuration à privilégier pour un chauffe-eau. Les contacts sont ouverts au repos et se ferment lors de l’activation de la bobine. C’est la logique inverse d’un contacteur NC (normalement fermé), inadapté à cet usage.
- Tension de bobine 230 V : standard pour une installation domestique. Vérifie l’étiquette avant l’achat.
- Modèle silencieux : les contacteurs électromagnétiques classiques produisent un claquement à chaque ouverture et fermeture. Si ton tableau électrique est proche d’une chambre ou d’une pièce de vie, opte pour un modèle silencieux. Legrand propose par exemple des modèles CX3 spécifiquement conçus pour réduire les nuisances sonores.
- Certifications : vérifie la présence des certifications NF et CE, et la conformité à la norme NF EN 61095 (norme européenne pour les contacteurs domestiques).
Les marques fiables : Legrand CX3, Hager, Schneider
- Legrand CX3 (référence 412502 pour le modèle 25 A triphasé silencieux) : référence très répandue en installation domestique, compatible avec les peignes de raccordement jusqu’à 25 A.
- Hager : reconnu pour ses tableaux professionnels et ses contacteurs fiables sur le long terme.
- Schneider Electric : présent dans de nombreuses installations existantes, bonne disponibilité en rechange.
- Eaton et Gewiss complètent l’offre pour les usages plus industriels.
Matériel nécessaire avant de commencer le branchement
Avant d’ouvrir ton tableau, assemble tout ce qu’il te faut :
- Contacteur jour nuit triphasé (20 A ou 25 A selon l’appareil)
- Disjoncteur tétrapolaire adapté à l’appareil (20 A pour un chauffe-eau de 6 à 9 kW)
- Disjoncteur bipolaire 2 A pour protéger la bobine de commande
- Câble 5G2,5 pour la liaison tableau/appareil (3 phases + neutre + terre)
- Fil 1,5 mm² pour le circuit de commande de la bobine
- Embouts de câblage, tournevis isolé 1 000 V, pince à dénuder, multimètre
- Vérificateur d’absence de tension (VAT) : obligatoire avant toute intervention
Coupe systématiquement l’alimentation générale au disjoncteur principal, et vérifie l’absence de tension avec ton VAT sur tous les conducteurs concernés avant de toucher quoi que ce soit.

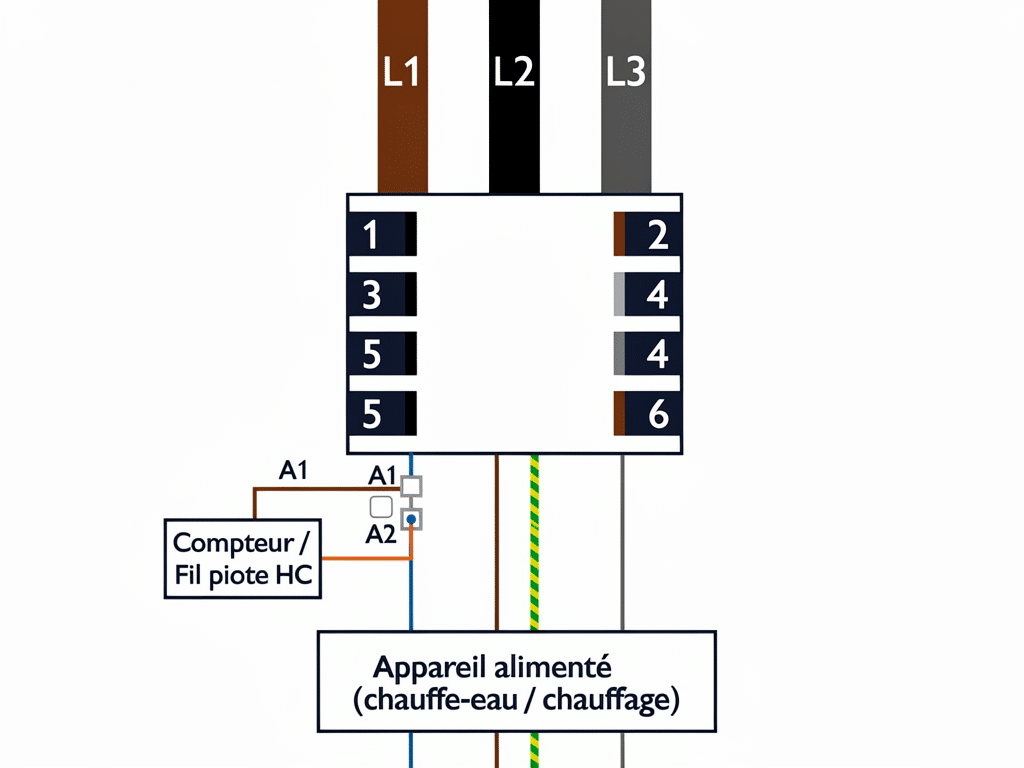

Schéma de branchement d’un contacteur jour nuit en triphasé
Le branchement se décompose en trois circuits distincts : l’alimentation des phases, la commande de la bobine, et la protection.
Raccordement des phases sur les bornes 1-3-5 et sorties 2-4-6
Les trois phases d’arrivée (L1, L2, L3) se connectent sur les bornes d’entrée 1, 3, 5 du contacteur. Les sorties vers l’appareil partent des bornes 2, 4, 6 (parfois notées T1, T2, T3). La correspondance est directe : 1 → 2, 3 → 4, 5 → 6.
Le neutre et la terre ne passent pas par le contacteur : le neutre transite directement vers l’appareil, la terre est raccordée à la borne de terre de l’appareil.
Branchement de la bobine sur A1 et A2 : connexion du fil pilote
La bobine de commande possède deux bornes : A1 et A2.
- A1 reçoit une phase (souvent L1), protégée par le disjoncteur bipolaire 2 A.
- A2 reçoit le fil pilote en provenance du compteur. Ce fil pilote délivre un signal 230 V pendant les heures creuses. Certains modèles acceptent un neutre sur A2 : vérifie toujours la documentation de ton contacteur avant de câbler.
Attention : le fil pilote ne doit jamais être raccordé directement sur une phase ou sur le neutre principal. C’est un circuit de commande à part entière. Un raccordement incorrect peut endommager le compteur ou rendre le système inopérant.
Protection de la bobine et du circuit de puissance
- La bobine doit être protégée par un disjoncteur bipolaire 2 A en amont sur le circuit de commande. Sans cette protection, un défaut peut endommager le compteur Linky.
- Le circuit de puissance est protégé par le disjoncteur tétrapolaire dimensionné selon la puissance de l’appareil.
Comment tester un contacteur jour-nuit triphasé après installation ?
Avant de remettre sous tension, contrôle visuellement chaque connexion et vérifie le serrage de toutes les bornes.
Vérifier le signal heures creuses au multimètre
Place ton multimètre en mode AC entre le fil pilote (borne A2) et le neutre. En heures creuses, tu dois lire environ 230 V. En heures pleines, la tension doit être nulle.
Si tu ne mesures rien en heures creuses, le problème vient du compteur ou du câblage du fil pilote. Contacte ton fournisseur pour vérification de la télécommande tarifaire.
Contrôler l’équilibre des phases et le fonctionnement en AUTO
Positionne le sélecteur sur AUTO et observe la fermeture du contacteur lors du passage en heures creuses (claquement sec sur un modèle standard). Mesure ensuite la tension en sortie sur les bornes 2, 4 et 6 : les trois phases doivent être présentes.
En fonctionnement, mesure le courant dans chaque phase avec une pince-ampèremétrique. Les trois phases doivent afficher des valeurs proches, avec un écart maximal de 10 %. Un déséquilibre important signale un mauvais raccordement ou un défaut de l’appareil.
Erreurs de branchement fréquentes et comment les éviter
Après 15 ans à former des techniciens sur des installations électriques, voici les erreurs que j’ai vues le plus souvent :
- Inversion des phases : certains appareils tolèrent une inversion, d’autres (les moteurs triphasés en particulier) peuvent être endommagés ou tourner dans le mauvais sens. Respecte l’ordre L1, L2, L3.
- Fil pilote raccordé au mauvais endroit : il va uniquement sur la borne A2. Le brancher sur le neutre principal ou sur une phase directement rend le système inopérant et peut endommager le compteur.
- Absence de protection de la bobine : le disjoncteur 2 A sur le circuit de commande est obligatoire. Sans lui, un défaut sur ce circuit peut détériorer ton compteur Linky.
- Sous-dimensionnement du disjoncteur de puissance : un disjoncteur trop faible déclenchera à répétition la nuit. Dimensionne-le selon la puissance réelle de l’appareil.
- Serrage insuffisant des bornes : un conducteur mal serré chauffe et peut provoquer un arc électrique. Serre fermement sans endommager la borne.
- Contacteur collé en ON : si ton appareil tourne en permanence même en heures pleines, les contacts sont probablement soudés par des surintensités. Remplace le contacteur sans attendre.
FAQ
Comment fonctionne un contacteur horaire triphasé ?
Un contacteur horaire triphasé fonctionne grâce à un signal électrique envoyé par le compteur lors du passage en heures creuses. Ce signal alimente la bobine (bornes A1/A2), qui génère un champ magnétique et attire un noyau métallique. Ce mouvement ferme les contacts de puissance et alimente simultanément les trois phases vers l’appareil raccordé. Quand le signal s’arrête, un ressort ouvre les contacts mécaniquement. Certains modèles intègrent une horloge interne en complément, pour piloter l’appareil sans signal compteur.
Quel contacteur convient pour démarrer un chauffage triphasé ?
Pour un chauffage électrique triphasé, tu as besoin d’un contacteur tripolaire à contacts normalement ouverts (3P/NO), calibré selon la puissance totale. Pour 9 à 12 kW, un modèle 20 A convient. Au-delà de 12 kW, pars sur du 25 A. Vérifie que la tension de bobine est de 230 V et que le modèle est certifié NF EN 61095.
Peut-on brancher plusieurs appareils sur le même contacteur triphasé ?
Oui, si la puissance totale reste dans les limites du contacteur et que chaque appareil est protégé par un disjoncteur individuel en aval. Pour des appareils avec des régimes de démarrage très différents, deux contacteurs distincts sur des phases différentes restent la solution la plus propre.
Que faire si le contacteur ne fonctionne qu’en marche forcée ?
Mesure la tension entre le fil pilote (A2) et le neutre avec ton multimètre : tu dois obtenir 230 V pendant les heures creuses. Si la tension est absente, le problème vient du compteur ou du câblage. Contacte ton fournisseur. Si la tension est présente mais que le contacteur ne réagit pas en AUTO, la bobine est défaillante et le contacteur doit être remplacé.
